細越橋

( インフラ・メンテナンスの施工事例 )

インフラ・メンテナンス

  • DATE
    2018.06.01
  • NAME
    細越橋
  • PLACE
    岐阜県下呂市金山町
  • USE
    支承取替、ジャッキアップ、ジャッキアップせん断補強

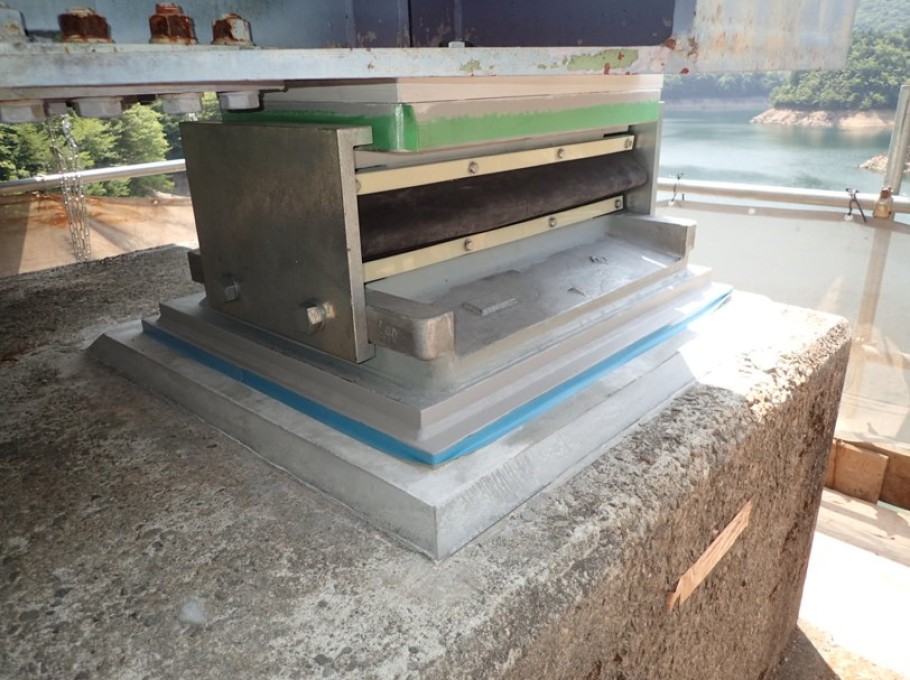

鋼単純下路式アーチ橋(支間長117m)の支承取替で、3000KNストローク50を2基使用しました。ジャッキアップするためのせん断補強用アンカー(L=1100)を橋台に施工し、ジャッキアップ高は5mmとしました。ジャッキダウン時の管理用目盛りの読みは1mmで路面の段差もなく無事完了しました。
